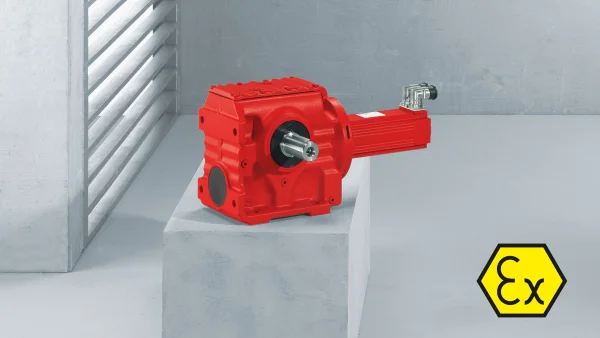

Многофункциональные приводы, конструкция которых предлагает сплошные преимущества: Цилиндро-червячные серво мотор-редукторы во взрывозащищенном исполнении сертифицированы по стандарту ATEX, отличаются высокой мощностью и точной масштабируемостью.
Взрывозащищенные исполнения: Динамичные цилиндро-червячные серво мотор-редукторы серии
Взрывозащищенное исполнение цилиндро-червячного серво мотор-редуктора серии S..CMP.. гарантирует максимальную безопасность. Оборудование этой серии предназначено для эксплуатации в потенциально взрывоопасных зонах и соответствует всем требованиям стандарта ATEX, предъявляемым к оборудованию группы II категории 3.
Все перечисленные характеристики цилиндро-червячных серво мотор-редукторов серии S..CMP.. позволят Вам без ограничений воспользоваться возможностями оборудования, не беспокоясь при этом о безопасности. Вы можете положиться на цилиндро-червячные серво мотор-редукторы во взрывозащищенном исполнении с точки зрения динамики, плавности работы и точности. В особенности это распространяется на производства, где несколько прецизионных этапов, объединяются в один сложный процесс.
Так как приводы этой серии относятся к типу угловых приводов, они отличаются компактностью и не требуют много установочного пространства. Мотор-редукторы серии S..CMP.. во взрывозащищенном исполнении имеют такую конструкцию, которая гарантирует низкий уровень шума. Кроме того, приводы этой серии имеют превосходные амортизирующие свойства, способствующие уменьшению уровня вибрации оборудования. Это стало возможным благодаря специальной конструкции входного вала с приложением продольно направленного усилия к нему. Тем самым предотвращаются рывки крутящего момента, достигаются плавная работа и снижение уровня шума.
Сертифицированное по стандарту ATEX, оборудование классифицировано как оборудование группы II и категории 3. Мотор-редукторы предлагаются в исполнениях II3GD и II3D.
Будьте на связи с нами.
Ваши преимущества
-
Интегрированная безопасность
Цилиндро-червячные серво мотор-редукторы во взрывозащищенном исполнении полностью соответствуют требованиям стандарта ATEX. -
Плавная работа
Высокие динамические свойства с оптимальными амортизирующими свойствами даже в потенциально опасных зонах. -
Компактность установки
Для грамотного планирования и оснащения производственных площадей с разумным использованием свободного пространства.
Особенности
Взрывозащищенные цилиндро-червячные редукторы
серии S: двухступенчатый
- Редукторы отвечают требованиям Директивы 94/9/EC (ATEX) или Директивы ЕС 2014/34/EU (ATEX) начиная с 20 апреля 2016 года, для оборудования группы II, категории 2, вариант II2GD
- Для использования на европейском рынке
- Разрешены в Китае
- Разрешены в России при наличии сертификатов EAC (ранее ГОСТ-Р)
- Сертифицированные типы защиты:
- Тип защиты «c»: Защита обеспечивается безопасной конструкцией (конструкционная безопасность), EN13463-1 и -5
- Тип защиты «k»: Защита погружением в жидкость, EN13463-1 и -8
- Стандартизированные надежные крышки, например, крышки усадочного диска на редукторе
- Все винты защищены от автоматического ослабления
- Редуктор имеет отдельную заводскую табличку
- Высококачественные масляные уплотнения
- Смазочный материал может выдерживать высокие температуры
- Значительно более эффективные, чем просто червячные редукторы, за счет комбинации цилиндрических и червячных элементов
- Очень низкий уровень шума во время эксплуатации
- Доступные исполнения:
- напольный монтаж или монтаж на фланцах
- Конструкции на фланце B5 или B14
- Со сплошным валом или с полым валом
- С полым валом со шпоночным соединением, усадочным диском, шлицевым полым валом или TorqLOCTorqLOC®
Синхронные серводвигатели во взрывозащищенном исполнении
Синхронные серводвигатели серии серии
- отвечают требованиям Директивы 94/9/EC (ATEX) или Директивы ЕС 2014/34/EU (ATEX) начиная с 20 апреля 2016 года, для оборудования группы II, категории 3
- Категория II 3GD, для эксплуатации в зонах 2 / 22
- Категория II 3D, для эксплуатации в зоне 22
- также предлагается исполнение с тормозом и энкодером с интерфейсом Hiperface® (с информацией об электронных деталях на табличке) в категории 3D
Технические данные
S..CMP.. мотор-редукторы
| S.. редукторы | Синхронные серводвигатели серии двигатели | |
|---|---|---|
| Типоразмер редуктора | Типоразмер | Диапазон крутящего момента MaDyn Н·м |
| 37 | 50S – 71S | 18 – 100 |
| 47 | 50S – 71M | 19 – 215 |
| 57 | 50S – 80S | 19 – 365 |
| 67 | 50S – 100S | 40 – 580 |
Области применения
Применение в потенциально опасных средах, содержащих смеси воздух/газ или воздух/пыль, в соответствии с директивой 94/9/EC (ATEX) либо Директивой ЕС 2014/34/EU (ATEX) начиная с 20 апреля 2016 года.
| Изделие | Конструкция | Зона |
|---|---|---|
| Мотор-редуктор (мотор-редуктор для прямого монтажа) | II3GD II3D |
2/22 |
| Отдельно стоящие редукторы (редукторы с адаптером AQ) | II2GD | 1/21 2/22 |
| Отдельно стоящий двигатель CMP.. двигатель | II3GD II3D |
2/22 22 |
Пример:
- Пищевая промышленность
- Упаковочные/распаковочные устройства
- Укладчики паллет и упаковочные машины
- Системы сортировки и складирования
- Системы дозированной подачи
