Станции очистки сточных вод ежедневно очищают огромные объемы сточных вод. Технические проблемы или даже повреждения в работе системы недопустимы. На каждой ступени очистки вашей станции очистки сточных вод используйте приводную технику, индивидуально адаптированную к вашим требованиям, предотвращающую повреждения и снижающую затраты на электроэнергию.

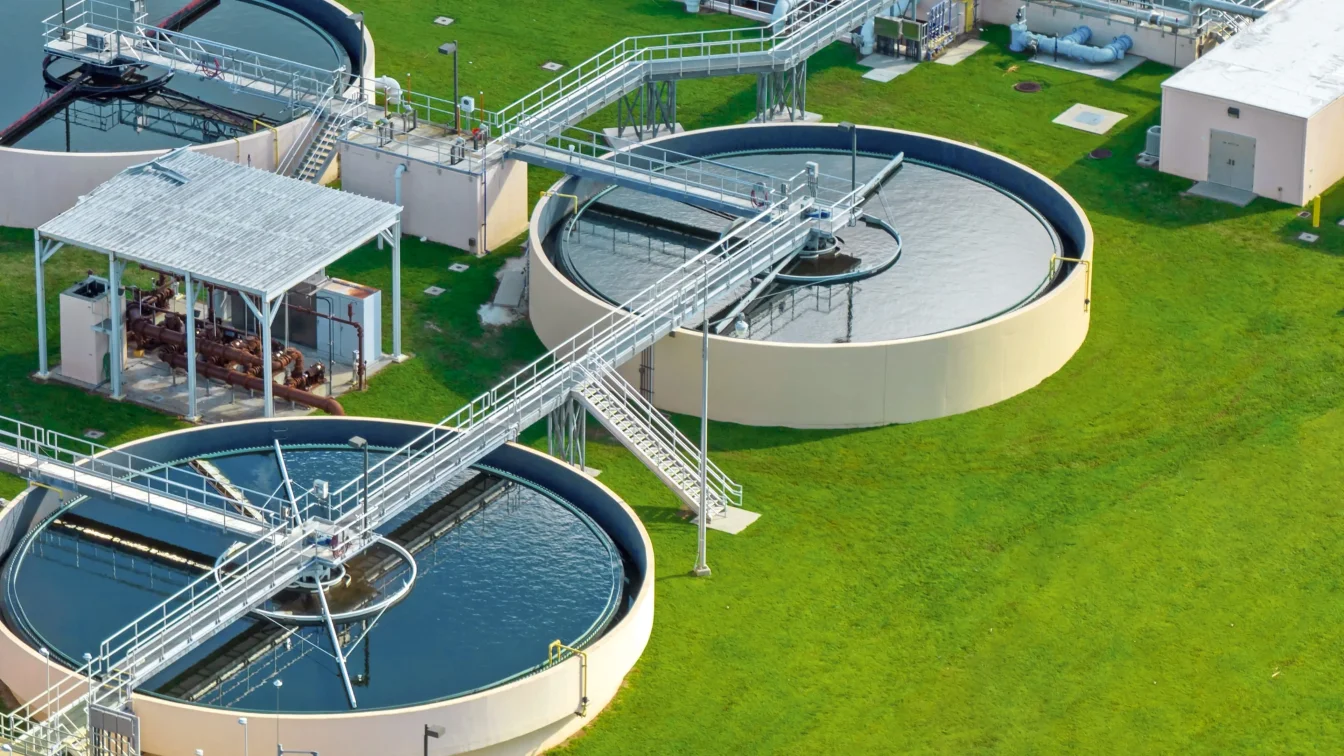

Вид с высоты птичьего полёта на макет станции очистки сточных водT

Подача с помощью насоса с ходовым винтом
Система сортировки и подача на промывочный пресс
Скрининговое лечение
Пескоуловитель со скребком и сепаратором песка
Первичная седиментация со скребком
Аэрационный резервуар
Окончательная седиментация с использованием скребка
Пищеварительная башня

Подача с помощью насоса с ходовым винтом

Винтовой насос на станции очистки сточных вод

Как только сточные воды поступают на очистные сооружения, они поднимаются винтовыми насосами на уровень входа в очистные сооружения. Для этого двигатель соединен с редуктором с помощью ремня. Начинается механическая очистка. На входе измеряются расход сточных вод, температура, pH и электропроводность. В системе подачи со шнековым насосом приводное устройство состоит из цилиндрической шестерни серии X с адаптером двигателя и двигателя переменного тока.

Система сортировки и подача материала в промывочный пресс

Сначала сточные воды в системе грохочения подвергаются грубой очистке. Из воды отсоединяются все крупные твердые частицы. Это могут быть детские салфетки, обрывки ковролина, обручальные кольца или даже зубные протезы. Затем очистители решеток транспортируют отфильтрованные вещества для дальнейшей переработки. В существующей системе просеивания используются параллельновальные цилиндрические редукторы в сочетании с двигателем переменного тока. Благодаря своей компактной конструкции параллельновальные цилиндрические редукторы применяются в основном в условиях ограниченного пространства и оптимально подходят для длительной эксплуатации.

Скрининговое лечение

Подача материала в промывочный пресс обычно осуществляется непосредственно через решето или с помощью конвейера. Ходовой винт с цельным валом проталкивает отсев в зону промывки. Здесь фекальные остатки отсоединяются с помощью промывочной доски и за счет трения. Затем в зоне прессования из промытого материала удаляется вода. На этом этапе процесса используются плоские цилиндрические мотор-редукторы и конические мотор-редукторы, а также частотно-регулируемые преобразователи.

Пескоуловитель со скребком и сепаратором песка

Пескоуловитель со скребком для очистных сооружений

В пескоотделителе пропускная способность потока сточных вод снижается, благодаря чему более тяжёлые материалы, такие как гравий, песок или грунт, оседают. Эти твердые частицы под давлением поступают в пескоотделитель. Тангенциальный приток вызывает вращение воды, в результате чего тяжелые материалы, такие как песок, оседают в нижней части воронки. В пескоуловителе в основном используются параллельновальные червячные редукторы серии F.. или коническо-цилиндрические редукторы серии K.. в сочетании с энергосберегающим двигателем.

Первичная седиментация со скребком

Даже более лёгкие частицы загрязнений оседают в первичном отстойнике, поскольку сточные воды движутся очень медленно. Чтобы обеспечить осаждение более лёгких частиц, необходимо снизить пропускную способность сточных вод. Используются прямоугольные редукторы SPIROPLAN® с высоким передаточным числом серии W..9HG или кониче-цилиндрические редукторы серии K с первичными редукторами.

Аэрационный резервуар

Биологическая очистка начинается в аэрационном резервуаре. Здесь в сточные воды вводятся микроорганизмы, благодаря которым вредный аммиак преобразуется в чистый азот. Резервуар аэрируется, чтобы обеспечить бактериям достаточное питание и поддерживать их движение. Воздух подаётся через вращающиеся роторы, расположенные перпендикулярно поверхности резервуара. Редукторы с цилиндрической шестерней серии X.e являются предпочтительным выбором для привода поверхностных вентиляторов.

Окончательная седиментация с использованием скребка

При дальнейшем снижении пропускной способности потока сточных вод происходит осаждение осаждаемых веществ: насыщенные микроорганизмы опускаются на дно конечного отстойника. Этот осадок подвергается давлению с помощью загрузочного желоба и удаляется через воронку, расположенную в центре бассейна. В системе окончательного осаждения используются прямоугольные редукторы SPIROPLAN® с высоким передаточным числом серии W..9HG или коническо-цилиндрические редукторы серии K с первичными редукторами.

Пищеварительная башня

В процессе очистки сточных вод образуется осадок. В ферментационной колонне этот осадок выделяет газ, который используется для производства тепла. Для обеспечения оптимального процесса ферментации температура в ферментационной колонне должна поддерживаться на уровне 36–37 градусов. Сброженный осадок постоянно перемешивается с помощью миксера. Для поглощения возникающих нагрузок предпочтительно используются коническо-цилиндрические редукторы серий FM... или FAM... в специальной конструкции для миксеров.

Модернизация винтового насоса с ходовым винтом

Замена устаревшей приводной техники и монтаж современных решений для обеспечения бесперебойной и экологически устойчивой работы станции очистки сточных вод

С помощью службы модернизации SEW-EURODRIVE услугой по модернизациивы сможете вернуть в строй устаревшие приводы винтовых насосов. Будь то редуктор, двигатель, ремень, муфта или преобразователь частоты — все компоненты согласованы между собой и поставляются из одних рук. Посмотрите это видео, чтобы узнать, как мы модернизировали приводы винтовых насосов на крупной немецкой станции очистки сточных вод и привели их в соответствие с самыми современными энергетическими стандартами.

Дополнительные сервисные службы

Ответственное отношение к жизни

Устойчивое развитие является центральным элементом нашей философии. Наша приводная техника обеспечивает бесперебойную работу очистных сооружений и основана на экологически безопасных решениях.

Узнать больше

SEW-EURODRIVE на объекте

Мы посетили станцию очистки сточных вод недалеко от Карлсруэ. Там мы узнали много нового о профессиях, проблемах и актуальных вопросах в области технологий очистки сточных вод. Прочитайте нашу серию интервью, чтобы узнать, что мотивирует ваших коллег.

Нажмите здесь, чтобы перейти к серии интервью

8 самых распространённых неисправностей

Если вы хотите избежать ситуаций, когда неисправные приводы выводят из строя вашу станцию очистки сточных вод, вам следует знать о 8 наиболее распространенных неисправностях в области приводной техники. Мы поможем вам оставаться на правильном пути и раскроем правду.

Вот 8 наиболее распространённых неисправностей в области приводной техники

Управление приводной техникой на очистных сооружениях

Станция очистки сточных вод должна работать непрерывно. Поэтому электроприводы должны надежно функционировать во многих точках станции очистки сточных вод. В нашем руководстве по станциям очистки сточных вод вы найдете полезные советы по используемой вами приводной технике.

Вот наше руководство по очистным сооружениям

Устранение повреждений на очистных сооружениях

Повреждения в приводной технике: быстро обнаруживайте и фиксируйте самостоятельно

На вашей станции очистки сточных вод из приводов течет масло? Редуктор червячного винта издает странные звуки? Чтобы минимизировать повреждение, необходимо действовать быстро. Наша инфографика «Управление повреждениями» дает вам обзор повреждений, их возможных причин и первых мер по их устранению.

Инфографика «Управление повреждениями»

Модернизация на станции очистки сточных вод

Впускные сооружения с насосной станцией на станции очистки сточных вод в Фризенхайме

Ознакомьтесь с этим отчетом о модернизации станции очистки сточных вод в Фризенхайме, чтобы узнать, почему местные сотрудники решили провести модернизацию. Прочитайте отчет здесь, чтобы узнать, какие технические установки были внедрены, и почему для компании, занимающейся очисткой сточных вод, оперативное обслуживание доступно всего одним телефонным звонком.

Узнайте больше о модернизации редукторов

Надёжная приводная техника на очистных сооружениях

Сотрудники SEW выполняют сервисные работы

Надежная приводная техника на очистных сооружениях должна работать круглосуточно, без выходных. Хотите узнать, где и как мы можем оказать поддержку вашему предприятию? Тогда читайте дальше и узнайте больше о наших сервисных решениях.

Подробнее о наших решениях для сервисной службы
